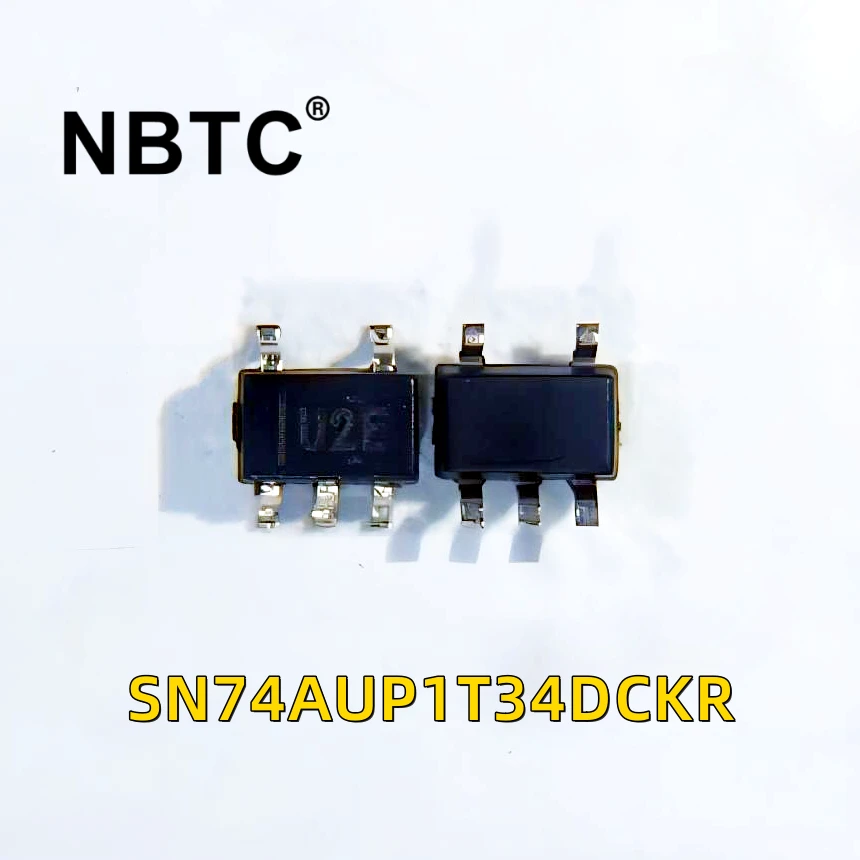

SN74AUP1T34DCKR LDO Marking U2E is Voltage Level Translator Unidirectional 1 Circuit 1 Channel SC-70-5 FOR Hashboard S19 Hashboard T19 Hashboard S19 Pro Hashboard S19j Pro

SN74AUP1T34DCKR - екі тәуелсіз конфигурацияланатын қуат рельстерін пайдаланатын 1-биттік бір бағытты кернеу деңгейінің аудармашысы. Бұл А-дан В-ге бір жақты түрлендіргіш. A порты VCCA-ны қадағалауға арналған. VCCA 0,9 - 3,6 В қуат көзінің кернеуін қабылдайды. B порты VCCB бақылауға арналған. VCCB 0,9-дан 3,6В-қа дейінгі қуат көзінің кернеуін қабылдайды. SN74AUP1T34 сонымен қатар Ioff көмегімен жартылай өшіру қолданбалары үшін толық жарамды. Ioff тізбегі құрылғы өшірілген кезде зақымдалған токтың кері ағып кетуіне жол бермеу үшін шығысты ажыратады. VCC оқшаулау мүмкіндігі VCCA кірісі GND күйінде болса, B портының жоғары кедергі күйінде болуын қамтамасыз етеді. Егер VCCB кірісі GND болса, A жағындағы кез келген кіріс ағып кету тогына немесе тіпті қалтқыға себеп болмайды.

SN74AUP1T34DCKR / U2E Ақпарат:

SN74AUP1T34DCKR Ерекшеліктер:

1. Кең жұмыс істейтін VCC диапазоны 0,9 В пен 3,6 В
2. Теңдестірілген таралу кешігулері: tPLH = tPHL (1,8 В-тан 3,3 В-қа дейінгі аударма әдеттегі)
3. Статикалық қуатты аз тұтыну: Ең көбі 5-мкА ICC
4. ±6-мА шығыс жетегі 3 В
5. Ioff жартылай қуатты өшіру режимін қолдайды
6. VCC оқшаулау мүмкіндігі – VCCA кірісі GND деңгейінде болса, B порты жоғары кедергі күйінде болады.
7. Кіріс гистерезисі кірістің баяу өтуіне және кірістегі шудың жақсырақ ауысуына қарсы тұруға мүмкіндік береді.
8. ESD қорғанысы JESD 22-ден асады
9. 5000-V адам денесі үлгісі (A114-A)
10. Бекіту өнімділігі 100 мА-дан асады

Қолдану:

Жеке электронды, өнеркәсіптік, кәсіпорын және телеком
