Описание

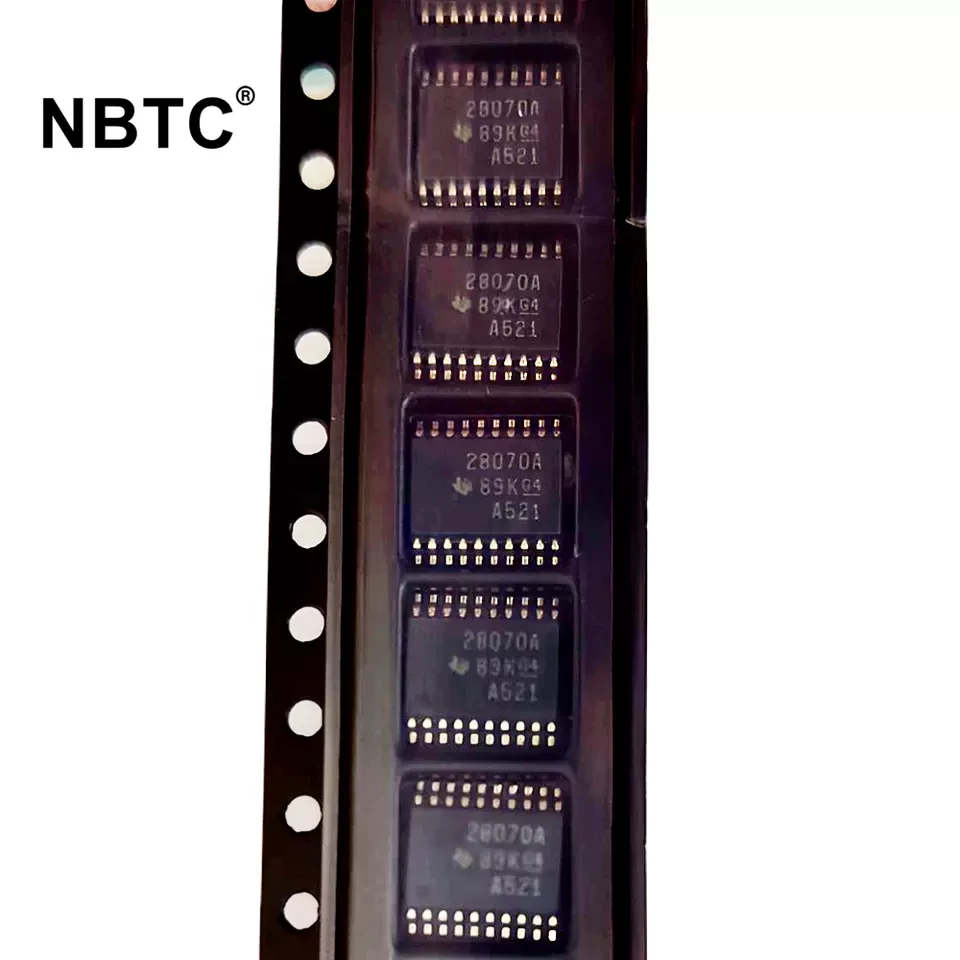

Новый оригинальный контроллер UCC28070 UCC28070A Interleaving Continuous Conduction Mode PFC Controller

UCC28070 — это усовершенствованное устройство коррекции коэффициента мощности (PFC), которое объединяет два широтно-импульсных модулятора (ШИМ), работающих на 180° в противофазе. Эта чередующаяся работа ШИМ обеспечивает существенное снижение входных и выходных токов пульсаций, что позволяет упростить фильтрацию кондуктивных электромагнитных помех. Значительно улучшенная конструкция умножителя обеспечивает общий опорный ток для двух независимых усилителей тока, что обеспечивает согласованное управление режимом среднего тока в обоих режимах ШИМ. выходы, сохраняя при этом стабильный синусоидальный входной ток с низким уровнем искажений.

Устройство UCC28070 содержит множество нововведений, включая синтез тока и квантованную прямую связь по напряжению, что способствует улучшению характеристик коэффициента мощности, эффективности, коэффициента нелинейных искажений и переходной характеристики. Такие функции, как сглаживание частоты, тактовая синхронизация и увеличение скорости нарастания, еще больше расширяют возможности повышения производительности. Разнообразные функции защиты, включая обнаружение перенапряжения на выходе, программируемое ограничение пикового тока, блокировку при пониженном напряжении и защиту от разомкнутого контура.

Уведомление:

1. Мы можем купить для вас другие электронные аксессуары и аксессуары для микросхем. Вы можете сообщить нам название продукта и количество, которое вам нужно,
2. У нас есть много частей, но не все они загружены. Если вы не нашли нужную модель, вы можете связаться с нами и сообщить мне детали и количество, которое вам нужно.
3. Избегайте повреждений или потерь во время передачи, пожалуйста, внимательно проверяйте детали при получении. Пожалуйста, свяжитесь со мной немедленно с любыми вопросами. Давайте работать вместе, чтобы решить эту проблему быстро!

Функции:

1. ШИМ-управление с чередующимся средним током и встроенным согласованием тока
2. Усовершенствованное измерение тока синтезатора тока для повышения эффективности
3. Высоколинейный выходной сигнал умножителя с внутренней коррекцией квантованного напряжения с прямой связью для коэффициента мощности, близкого к единице.
4. Программируемая частота от 30 кГц до 300 кГц
5. Программируемый фиксатор максимального рабочего цикла
6. Программируемая скорость и величина частотного дизеринга для улучшенного подавления электромагнитных помех
- Величина: от 3 кГц до 30 кГц
– Частота: до 30 кГц
7. Возможность синхронизации с внешними часами
8. Улучшенная характеристика нагрузки и линейных переходных процессов за счет коррекции скорости нарастания выходного сигнала усилителя напряжения.
9. Программируемое ограничение пикового тока
10. UVLO с подачей смещения, защита от перенапряжения, обнаружение разомкнутого контура и мониторинг с включением PFC
11. Внешний интерфейс отключения PFC
12. Защита от обрыва цепи на выводах VSENSE и VINAC
13. Программируемый плавный пуск

Приложения:

1. Высокоэффективные серверные и настольные блоки питания
2. Телекоммуникационные выпрямители
3. Бытовая техника и промышленное оборудование
