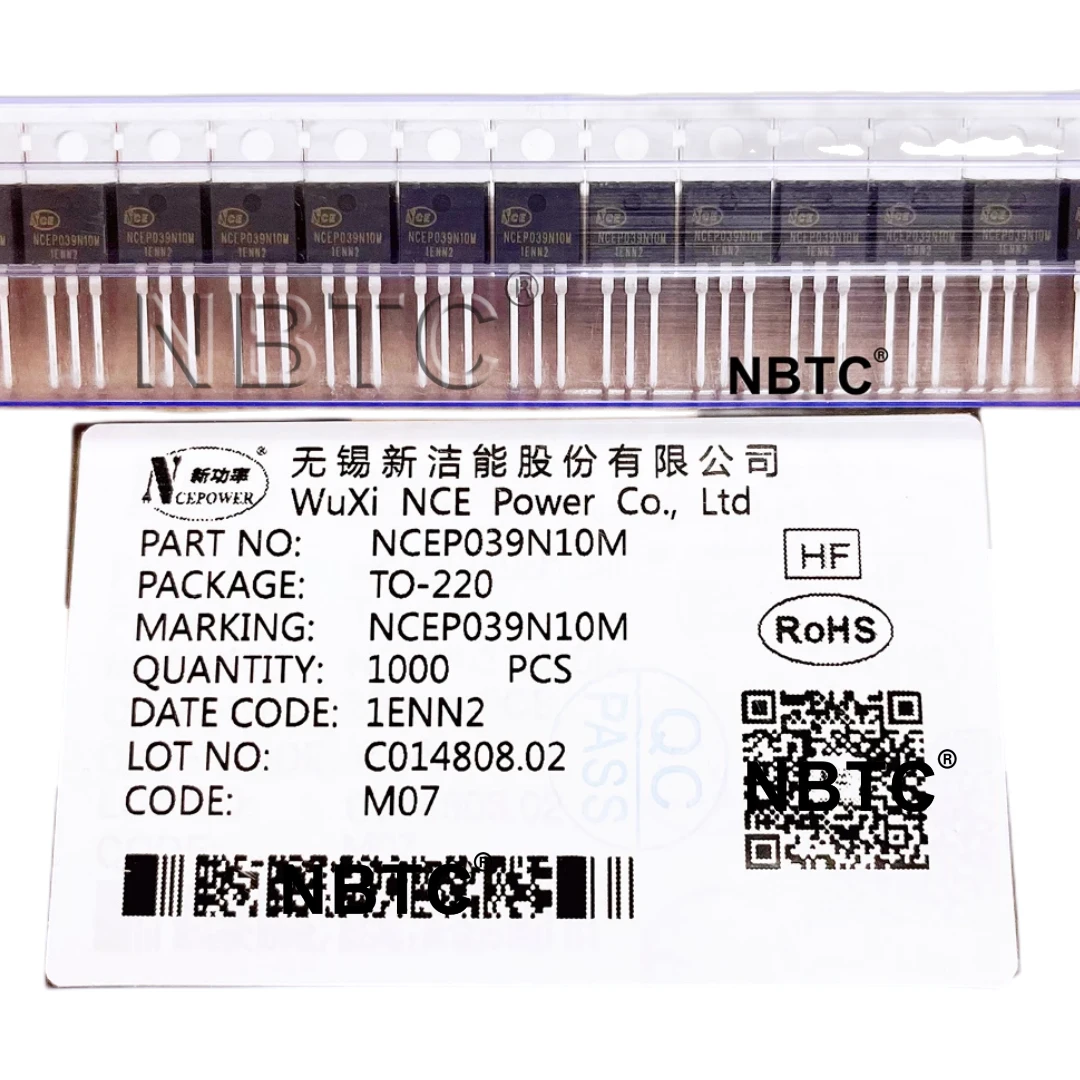

Оригинальный МОП-транзистор NCEP039N10M 135A 100V TO-220
![](https://i0.wp.com/www.nbtcminer.com/wp-content/uploads/2022/11/NCEP039N10M.webp?resize=300%2C300&ssl=1)
Информация о NCEP039N10M:
MOSFET NCEP039N10M TO-220 использует технологию Super Trench II, которая оптимизирована для обеспечения наиболее эффективного высокочастотного переключения. Потери мощности как на проводимость, так и на переключение сведены к минимуму благодаря чрезвычайно низкой комбинации RDS(ON) и Qg для высокочастотного переключения и синхронного выпрямления.
1. Обозначение типа: NCEP039N10M
2. Тип транзистора: МОП-транзистор
3. Тип канала управления: N-канал
4. Максимальная рассеиваемая мощность (Pd): 220 Вт.
5. Максимальное напряжение сток-исток |Vds|: 100 В
6. Максимальное напряжение затвор-исток |Vgs|: 20 В
7. Максимальное пороговое напряжение затвора |Vgs(th)|: 4 В
8. Максимальный ток стока |Id|: 135 А
9. Максимальная температура перехода (Tj): 175 °C.
10. Общий заряд затвора (Qg): 116 нКл
11. Время нарастания (tr): 11,5 нс
12. Емкость сток-исток (Cd): 618 пФ
13. Максимальное сопротивление сток-исток в открытом состоянии (Rds): 0,0039 Ом.
14. Пакет: ТО-220
Применение
1. Преобразователь постоянного тока в постоянный
2. Идеально подходит для высокочастотного переключения и синхронного выпрямления.
Общие характеристики
1. Вдс=100В, ИД=135А
1. RDS(ON)=3,65 мОм, типичный (TO-220)@ VGS=10 В
2. RDS(ON)=3,5 мОм, типичный (TO-263)@ VGS=10 В
2. Отличная зарядка затвора x продукт RDS(on)(FOM)
3. Очень низкое сопротивление RDS(on)
4. Рабочая температура 175 °C
5. Бессвинцовое свинцовое покрытие
6. Бессвинцовая формовочная смесь
