Описание

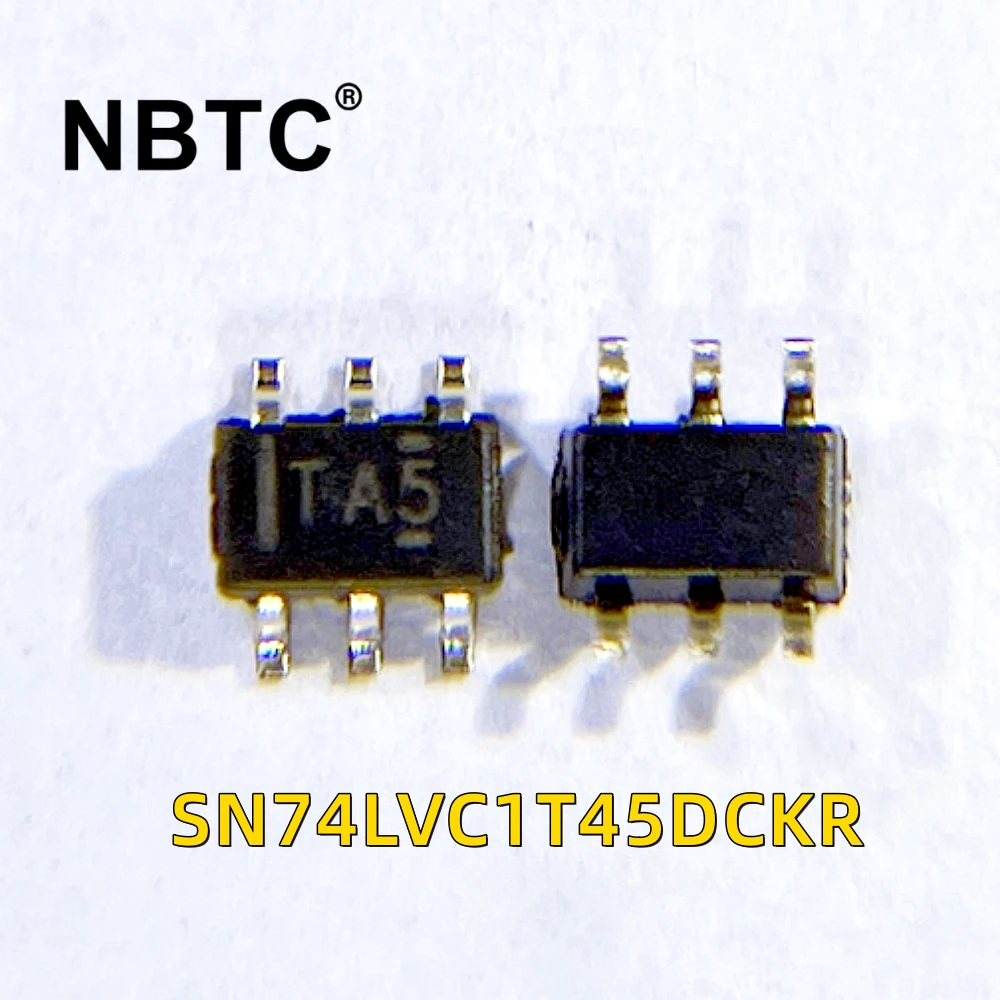

SN74LVC1T45DCKR Voltage Level Translator Bidirectional 1 Circuit 1 Channel 420Mbps SC-70-6
![](https://i0.wp.com/www.nbtcminer.com/wp-content/uploads/2022/11/SN74LVC1T45DCKR.webp?resize=300%2C300&ssl=1)
Этот одноразрядный приемопередатчик с неинвертирующей шиной использует две отдельные конфигурируемые шины питания. Порт A предназначен для отслеживания VCCA. VCCA принимает любое напряжение питания от 1,65 В до 5,5 В. Порт B предназначен для отслеживания VCCB. VCCB принимает любое напряжение питания от 1,65В до 5,5В. Это обеспечивает универсальную двунаправленную трансляцию низкого напряжения между любыми узлами напряжения 1,8 В, 2,5 В, 3,3 В и 5 В.
SN74LVC1T45 предназначен для асинхронной связи между двумя шинами данных. Логические уровни входа управления направлением (DIR) активируют либо выходы B-порта, либо выходы A-порта. Устройство передает данные с шины А на шину В, когда активируются выходы порта В, и с шины В на шину А, когда активируются выходы порта А. Входная схема всегда активна как на портах A, так и на портах B и должна иметь логический ВЫСОКИЙ или НИЗКИЙ уровень, чтобы предотвратить превышение ICC и ICCZ.
SN74LVC1T45 разработан таким образом, что вход DIR питается от VCCA. Это устройство полностью предназначено для приложений с частичным отключением питания, использующих Ioff. Схема Ioff отключает выходы, предотвращая обратное протекание повреждающего тока через устройство, когда оно отключено. Функция изоляции VCC разработана таким образом, что если любой вход VCC находится на GND, то оба порта находятся в состоянии высокого импеданса.
SN74LVC1T45DCKR Спецификация:
Маркировка: ТА5
Категория: SN74LVC1T45
Диапазон напряжения питания: от −0,5 В до 6,5 В
Диапазон входного напряжения: от −0,5 В до 6,5 В
Входной/выходной токовый зажим: −50 мА
Непрерывный выходной ток: ±50 мА
Диапазон температур хранения: от −65°C до 150°C
Рабочая температура: от −40°C до 85°C
Пакет: СОТ (SC-70) − ДСК
Приложения:
Персональные электронные, промышленные, корпоративные, телекоммуникационные и т. д.
Уведомление:
1. Мы можем купить для вас другие электронные аксессуары и аксессуары для микросхем. Вы можете сообщить нам название продукта и количество, которое вам нужно,
2. У нас есть много частей, но не все они загружены. Если вы не нашли нужную модель, вы можете связаться с нами и сообщить мне детали и количество, которое вам нужно.
3. Избегайте повреждений или потерь во время передачи, пожалуйста, внимательно проверяйте детали при получении. Пожалуйста, свяжитесь со мной немедленно с любыми вопросами. Давайте работать вместе, чтобы решить эту проблему быстро!
