SN74LVC1T45DBVR

$0.50

CT1F SN74LVC1T45DBVR

  • Дата доставки: Отправка в течение 3 дней после полной оплаты.
  • Способ оплаты: Банковский перевод | БТД | USDT (ERC20/TRC20)

Поддержка оптового заказа и предложения других частей

 WhatsApp: +8618124018244

Описание

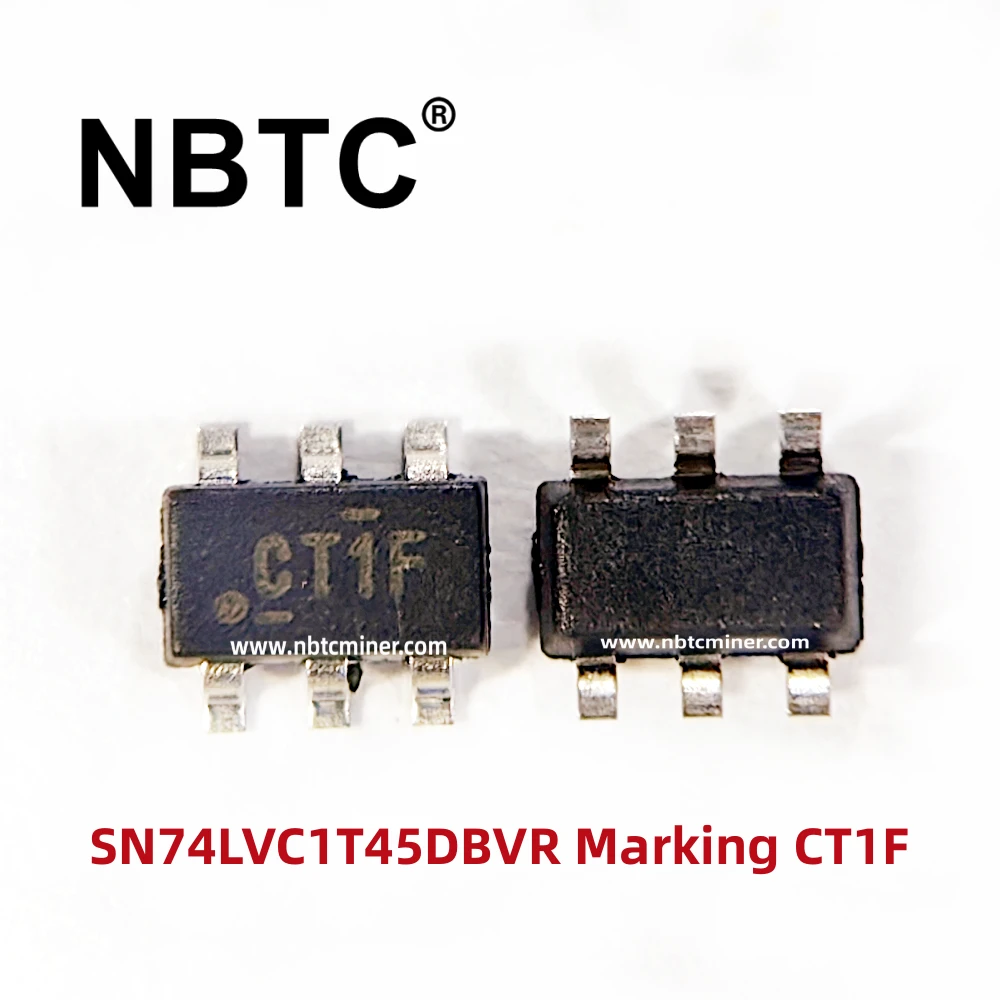

Original  SN74LVC1T45DBVR marking CT1F SOT-23 logic level converter IC chip Located on Муравьиный майнер S9 U88

Antminer S9 : U88

This single-bit noninverting bus transceiver uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.65 V to 5.5 V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.65 V to 5.5 V. This allows for universal low-voltage bidirectional translation between any of the 1.8V, 2.5V, 3.3V, and 5V voltage nodes.

SN74LVC1T45 предназначен для асинхронной связи между двумя шинами данных. Логические уровни входа управления направлением (DIR) активируют либо выходы B-порта, либо выходы A-порта. Устройство передает данные с шины А на шину В, когда активируются выходы порта В, и с шины В на шину А, когда активируются выходы порта А. Входная схема всегда активна как на портах A, так и на портах B и должна иметь логический ВЫСОКИЙ или НИЗКИЙ уровень, чтобы предотвратить превышение ICC и ICCZ.

SN74LVC1T45 is designed so that the DIR input is powered by VCCA. This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down. The VCC isolation feature is designed so that if either VCC input is at GND, then both ports are in the high-impedance state.

Функции

1. ESD protection exceeds JESD 22
    1. 2000-V Human-Body Model (A114-A)
    2. 200-V Machine Model (A115-A)
    3. 1000-V Charged-Device Model (C101)
2. Fully configurable dual-rail design allows each port to operate over the full 1.65-V to 5.5-V powersupply range
3. VCC isolation feature – if either VCC input is at GND, both ports are in the high-impedance state
4. DIR input circuit referenced to VCCA
5. Low power consumption, 4-µA maximum ICC
6. ±24-mA output drive at 3.3 V
7. Ioff supports partial-power-down mode operation
8. Maximum data rates
    1. 420 Mbps (3.3-V to 5-V translation)
    2. 210 Mbps (translate to 3.3 V)
    3. 140 Mbps (translate to 2.5 V)
    4. 75 Mbps (translate to 1.8 V)

Приложения

1. Personal electronic
2. Industrial
3. Enterprise
4. Telecom
